சினுபவர் துல்லியமான அலுமினிய குழாய் அமைப்புகள் மற்றும் அதன் பங்கு ஆகியவற்றில் நீண்ட காலமாக கவனம் செலுத்துகிறதுஆவியாக்கி தலைப்பு குழாய்நவீன குளிரூட்டும் சுற்றுகள் கச்சிதமான அமைப்புகளில் பல-குழாய் குளிர்பதன ஓட்டத்தை எவ்வாறு நிர்வகிக்கிறது என்பதில் மையமானது.
பல குளிர்பதன மற்றும் ஏர் கண்டிஷனிங் தளவமைப்புகளில், செயல்திறன் ஒரு கூறு மற்றும் பல சிறிய குழாய்கள் எவ்வாறு ஒன்றாக வேலை செய்கிறது என்பதைப் பொறுத்தது. அவற்றில், சுற்று மின்தேக்கி குழாய் ஒரு சேகரிப்பு மற்றும் விநியோக மையமாக செயல்படுகிறது, பல ஆவியாக்கி குழாய்களை ஒரு ஒருங்கிணைந்த ஓட்ட பாதையில் இணைக்கிறது. இந்த கட்டமைப்பைப் புரிந்துகொள்வது, மாறிவரும் சுமை நிலைகளிலும் கூட குளிரூட்டும் செயல்திறன் ஏன் நிலையானதாக இருக்கும் என்பதை விளக்க உதவுகிறது.
ஒரு பொதுவான ஆவியாக்கி அமைப்பில், குளிரூட்டியானது கட்டுப்படுத்தப்பட்ட நுழைவாயில் வழியாக நுழைந்து பல இணை குழாய்களாகப் பிரிகிறது. இந்த குழாய்கள் சுற்றியுள்ள காற்று அல்லது திரவத்திலிருந்து வெப்பத்தை உறிஞ்சி, படிப்படியாக குளிர்பதனத்தை திரவத்திலிருந்து நீராவியாக மாற்றுகிறது.
இருப்பினும், ஒரு கட்டமைக்கப்பட்ட சேகரிப்பு அமைப்பு இல்லாமல், நீராவி மற்றும் மீதமுள்ள திரவம் சமமாக வெளியேறும். இங்குதான் தலைப்பு அமைப்பு அவசியமாகிறது.
நன்கு வடிவமைக்கப்பட்ட வட்ட மின்தேக்கி குழாய் மூன்று முக்கிய பாத்திரங்களை செய்கிறது:
- பல ஆவியாக்கி குழாய்களில் இருந்து குளிரூட்டியை சேகரிக்கிறது
- குழாய் கிளைகள் முழுவதும் அழுத்த வேறுபாடுகளை சமநிலைப்படுத்துகிறது
- குளிரூட்டியை கீழ்நோக்கி அனுப்பும் முன் ஓட்டத்தை உறுதிப்படுத்துகிறது
வெப்பநிலை சுமைகள் சீராக இல்லாத அமைப்புகளில் இந்த சமநிலை செயல்பாடு மிகவும் முக்கியமானது.
ஒரு தலைப்பு அமைப்பின் செயல்பாட்டுக் கொள்கை ஒப்பீட்டளவில் நேரடியானது ஆனால் இயந்திரத்தனமாக சுத்திகரிக்கப்பட்டது. ஒவ்வொரு ஆவியாக்கிக் குழாயும் கணக்கிடப்பட்ட கோணம் மற்றும் இடைவெளியில் தலைப்புக்குள் ஊட்டுகிறது. ஹெடரின் உள்ளே, ஓட்டப் பாதைகள் திடீரென ஒன்றிணைவதற்குப் பதிலாக படிப்படியாக ஒன்றிணைந்து, கொந்தளிப்பைக் குறைக்கிறது.
குளிரூட்டல் ஆவியாக்கி குழாய்களில் இருந்து வெளியேறும் போது, அது உள்ளூர் வெப்ப உறிஞ்சுதலைப் பொறுத்து வெவ்வேறு நீராவி-திரவ விகிதங்களைக் கொண்டிருக்கலாம். தலைப்பு இந்த வேறுபாடுகளை சமன் செய்கிறது:
- அதிவேக நீராவி பாக்கெட்டுகளை மெதுவாக்குகிறது
- எஞ்சிய திரவ துளிகள் குடியேற அல்லது மறுபகிர்வு செய்ய அனுமதிக்கிறது
- சுருக்க நிலைக்கு முன் மிகவும் சீரான கலவையை உருவாக்குதல்
இந்த செயல்பாட்டில், திஆவியாக்கி தலைப்பு குழாய்ஒரு சேகரிப்பான் மட்டுமல்ல - இது கட்ட நிலைத்தன்மைக்கு ஒரு நிலைப்படுத்தியாக செயல்படுகிறது.
நவீன தலைப்பு அமைப்புகள் வெறுமனே வெற்று குழாய்கள் அல்ல. கணினி திறன், குளிர்பதன வகை மற்றும் இயக்க அழுத்த வரம்பு ஆகியவற்றின் அடிப்படையில் அவற்றின் வடிவியல் கவனமாக டியூன் செய்யப்படுகிறது.
கட்டமைப்பு காரணிகள் மற்றும் அவற்றின் செயல்பாட்டு தாக்கத்தின் எளிமையான ஒப்பீடு கீழே உள்ளது:
| வடிவமைப்பு காரணி | பொறியியல் நோக்கம் | கணினி தாக்கம் |
| குழாய் நுழைவு இடைவெளி | குளிர்பதன நுழைவை கூட உறுதி செய்கிறது | உள்ளூர் ஓட்ட சமநிலையின்மையை குறைக்கிறது |
| உள் விட்டம் சாய்வு | வேக மாற்றங்களைக் கட்டுப்படுத்துகிறது | கட்ட கலவை நிலைத்தன்மையை மேம்படுத்துகிறது |
| சுவர் தடிமன் மாறுபாடு | அழுத்தம் சகிப்புத்தன்மையை ஆதரிக்கிறது | செயல்பாட்டு பாதுகாப்பை மேம்படுத்துகிறது |
| பொருள் தேர்வு | வெப்ப சைக்கிள் ஓட்டுதலைக் கையாளுகிறது | சேவை நிலைத்தன்மையை விரிவுபடுத்துகிறது |
| இணைப்பு வடிவியல் | கொந்தளிப்பு மண்டலங்களைக் குறைக்கிறது | ஒட்டுமொத்த செயல்திறனை மேம்படுத்துகிறது |
இந்த வடிவமைப்பு அம்சங்கள் ஒரு தலைப்பு எவ்வளவு திறம்பட பல குழாய் ஓட்ட நடத்தையை நிர்வகிக்க முடியும் என்பதை நேரடியாக பாதிக்கிறது.
சினுபவர் ஹீட் டிரான்ஸ்ஃபர் டியூப்ஸ் சாங்ஷு லிமிடெட், அத்தகைய பயன்பாடுகளில் பயன்படுத்தப்படும் அலுமினிய அலாய் குழாய் அமைப்புகளில் நிலையான வடிவியல் நிலைத்தன்மையை அடைய வரைதல், குத்துதல் மற்றும் கட்டுப்படுத்தப்பட்ட அனீலிங் போன்ற துல்லியமான உருவாக்கும் நுட்பங்களைப் பயன்படுத்துகிறது.
குளிரூட்டல் மற்றும் HVAC அமைப்புகளில், சீரற்ற குளிர்பதன விநியோகம் இதற்கு வழிவகுக்கும்:
- குறைக்கப்பட்ட வெப்ப பரிமாற்ற செயல்திறன்
- உள்ளூர் உறைதல் அல்லது அதிக வெப்பம்
- அதிகரித்த அமுக்கி பணிச்சுமை
- நிலையற்ற கணினி சைக்கிள் ஓட்டுதல்
பல குழாய்களை விட்டு வெளியேறும் குளிரூட்டி சேகரிப்பு புள்ளியில் ஏற்றத்தாழ்வை உருவாக்காமல் இருப்பதை உறுதி செய்வதன் மூலம் வட்ட மின்தேக்கி குழாய் இந்த அபாயங்களை நிவர்த்தி செய்கிறது. ஓட்டத்தில் உள்ள சிறிய முரண்பாடுகள் கூட பெரிய அமைப்புகளில் ஒன்றிணைந்து, தலைப்பை ஒரு முக்கியமான கட்டமைப்பு சமநிலையாக்குகிறது.
தலைப்பு குழாய்களைப் பயன்படுத்தி பல குழாய் ஆவியாக்கி கட்டமைப்புகள் பரவலாகக் காணப்படுகின்றன:
- வாகன வெப்ப மேலாண்மை அமைப்புகள்
- வணிக ஏர் கண்டிஷனிங் அலகுகள்
- மின் நிலைய குளிரூட்டும் தொகுதிகள்
- காலநிலை ஒழுங்குமுறை அமைப்புகளை உருவாக்குதல்
- சிறிய வெப்பப் பரிமாற்றி கூட்டங்கள்
ஒவ்வொரு சூழலிலும், கணினி கட்டுப்பாடுகள் வேறுபடுகின்றன, ஆனால் தலைப்பின் செயல்பாடு சீராக உள்ளது: விநியோகிக்கப்பட்ட ஓட்டத்தை யூகிக்கக்கூடிய வெளியீட்டு ஸ்ட்ரீமில் ஒழுங்கமைக்கவும்.
எளிமையான தோற்றம் இருந்தபோதிலும், திறமையான தலைப்பு அமைப்பை வடிவமைப்பது பல தொழில்நுட்ப சவால்களை உள்ளடக்கியது:
1. சீரற்ற கட்ட விநியோகம்
பல குழாய்களில் இருந்து குளிரூட்டி நுழையும் போது, நீராவி மற்றும் திரவப் பிரிப்பு கணிசமாக மாறுபடும். கட்டுப்படுத்தப்படாவிட்டால், இது சீரற்ற கீழ்நிலை ஓட்ட நடத்தைக்கு வழிவகுக்கிறது.
2. வெப்ப விரிவாக்க விளைவுகள்
மீண்டும் மீண்டும் வெப்பமூட்டும் மற்றும் குளிரூட்டும் சுழற்சிகள் குழாய் அமைப்புகளை சிறிது சிதைத்து, காலப்போக்கில் உள் ஓட்ட சமநிலையை மாற்றும்.
3. விண்வெளி கட்டுப்பாடுகள்
சிறிய அமைப்புகளில், கூர்மையான வளைவுகள் அல்லது அழுத்தம் இழப்புகளை உருவாக்காமல், வரையறுக்கப்பட்ட நிறுவல் இடைவெளியில் பல இணைப்புகளை தலைப்புகள் நிர்வகிக்க வேண்டும்.
4. பொருள் சோர்வு
அழுத்த ஏற்ற இறக்கங்களுக்கு நீண்ட கால வெளிப்பாட்டிற்கு மைக்ரோ-கிராக்கிங் அல்லது சிதைவு இல்லாமல் கட்டமைப்பு நிலைத்தன்மையை பராமரிக்கும் பொருட்கள் தேவை.
நவீன தலைப்பு கூறுகளில் துல்லியமான உற்பத்தி மற்றும் கட்டுப்படுத்தப்பட்ட செயலாக்க வழிகள் ஏன் அவசியம் என்பதை இந்த சவால்கள் விளக்குகின்றன.
ஒரு செயல்திறன்ஆவியாக்கி தலைப்பு குழாய்அடிப்படை குழாய் பொருளின் தரம் மற்றும் துல்லியத்தை உருவாக்கும் தன்மையுடன் நெருக்கமாக இணைக்கப்பட்டுள்ளது. மேம்பட்ட உற்பத்தி சூழல்களில், இது போன்ற செயல்முறைகள்:
- பல கட்ட வரைதல்
- கட்டுப்படுத்தப்பட்ட அனீலிங் சுழற்சிகள்
- உயர் துல்லியமான வெல்டிங் வரி ஒருங்கிணைப்பு
- பரிமாண அளவுத்திருத்தம்
ஒவ்வொரு குழாய்ப் பகுதியும் நிலையான உள் வடிவவியலைப் பராமரிக்கிறது என்பதை உறுதிப்படுத்தப் பயன்படுகிறது.

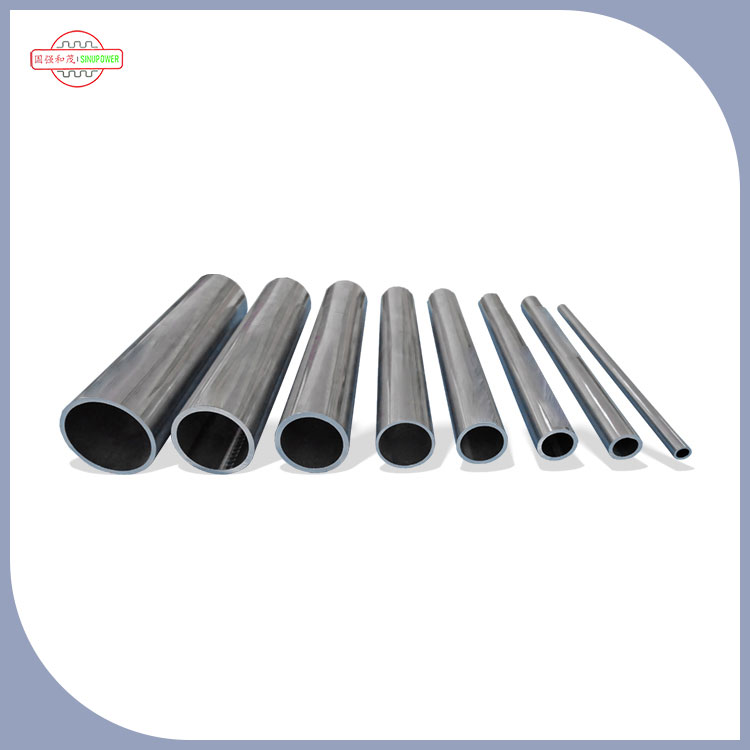

சினுபவர் ஹீட் டிரான்ஸ்ஃபர் டியூப்ஸ் சாங்ஷு லிமிடெட், சிக்கலான வெப்ப அமைப்புகளில் ஒருங்கிணைக்கக்கூடிய மடிந்த, செவ்வக, தட்டையான, வட்டமான மற்றும் டி-வடிவ குழாய்களின் உற்பத்தியை செயல்படுத்தும் பரந்த அளவிலான உருவாக்கும் மற்றும் செயலாக்க உபகரணங்களுடன் செயல்படுகிறது.
இந்த நெகிழ்வுத்தன்மை தனிப்பயனாக்கப்பட்ட கட்டமைப்பு தளவமைப்புகளை ஆதரிக்கிறது, அங்கு ஆவியாக்கி தலைப்புகள் குறிப்பிட்ட வடிவமைப்பு தேவைகளுடன் பொருந்த வேண்டும்.
ஒரு நிலையான குளிர்பதன சேகரிப்பு அமைப்பு பல வழிகளில் கணினி நம்பகத்தன்மைக்கு பங்களிக்கிறது:
- அமுக்கி நுழைவாயிலில் அழுத்தம் ஏற்ற இறக்கங்களைக் குறைக்கிறது
- நிலையான ஆவியாக்கி வெளியீட்டு வெப்பநிலையை பராமரிக்கிறது
- சுமை மாற்றங்களின் கீழ் பதிலளிக்கும் தன்மையை மேம்படுத்துகிறது
- வெப்ப பரிமாற்ற பரப்புகளில் சீரற்ற உறைபனியைக் குறைக்கிறது
இந்த மேம்பாடுகள் எப்போதும் தனிமையில் காணப்படுவதில்லை, ஆனால் அவை நீண்ட கால செயல்பாட்டில் குறிப்பிடத்தக்கதாக மாறும், குறிப்பாக மாறி குளிரூட்டும் தேவை உள்ள அமைப்புகளில்.
நடைமுறையில் சுற்று மின்தேக்கி குழாய் எவ்வாறு செயல்படுகிறது என்பதை நன்கு புரிந்து கொள்ள, பின்வரும் எளிமைப்படுத்தப்பட்ட கண்ணோட்டம் அதன் செயல்பாட்டு வரிசையை எடுத்துக்காட்டுகிறது:
- பல ஆவியாக்கி குழாய்கள் குளிரூட்டியைப் பெறுகின்றன
- கட்ட மாற்றம் குழாய்கள் முழுவதும் சமமாக நிகழ்கிறது
- ஹெடர் கலப்பு குளிர்பதன நீரோடைகளை சேகரிக்கிறது
- உள் வடிவியல் ஓட்ட வேறுபாடுகளை மென்மையாக்குகிறது
- உறுதிப்படுத்தப்பட்ட குளிரூட்டி அடுத்த சுழற்சி கட்டத்தை நோக்கி வெளியேறுகிறது
இந்த வரிசையானது தலைப்பு ஏன் இணைக்கும் பகுதியாக கருதப்படாமல் சமநிலைப்படுத்தும் கூறுகளாகக் கருதப்படுகிறது என்பதை விளக்குகிறது.
நவீன வெப்ப மேலாண்மை அமைப்புகளில், திஆவியாக்கி தலைப்பு குழாய்பல குழாய் ஆவியாக்கிகள் சுயாதீனமான சேனல்களை விட ஒரு ஒருங்கிணைந்த அமைப்பாக செயல்படுவதை உறுதி செய்வதில் அமைதியான ஆனால் இன்றியமையாத பங்கு வகிக்கிறது. அதன் செயல்திறன் கட்டமைப்பு துல்லியம், பொருள் நிலைத்தன்மை மற்றும் கட்டுப்படுத்தப்பட்ட ஓட்ட வடிவமைப்பு ஆகியவற்றைப் பொறுத்தது. சினுபவர் ரவுண்ட் கன்டென்சர் டியூப் போன்ற தயாரிப்புகள், பல்வேறு தொழில்களில் குளிரூட்டல் மற்றும் வெப்பப் பரிமாற்ற பயன்பாடுகளை வடிவமைக்கும் போது, ஓட்டம் நிலைத்தன்மையில் பொறியியல் கவனம் எவ்வாறு தொடர்கிறது என்பதைப் பிரதிபலிக்கிறது.
